林メカトロ工作支援室
【トップページへ】

お助け工具・治具
【万能工作台】
(仮称)

　色々と工具・道具を作ってまいりましたが、メカトロ工作で本当に最初に欲しい物は何かと考えまして、それは【万能工作台】(仮称)である・・・という結論に達しました。木工の世界ではすでに日曜大工センター等で売られていますが、メカトロではあまり木材の加工とかはおこないませんので使えません。(使っても良いけど場所をとる)

　金工ですとやはり代表は「万力」でしょうか、あと「定盤」あたりですがメカトロにはちょっとそぐわないと思います。(万力はそこそこ使いますが)そこでわが林メカトロ工作支援室が電気ドリル一丁で作れる工作台を発表します。

　全国にあるホームセンターや日曜大工センターの「地震対策コーナー」で売られている金具です。沢山の種類がありますが、その中で「平鉄状」の板２枚とアングルピースのような(そのものだけど) L金具を４個購入します。平鉄とアングル買って切って使っても良いですがそんなに使いませんし全部で 500円ぐらいですから。

　この平板は機械でズドンと切っている為、縁が鋭い部分と丸みをおびている部分があります。アルミ板等をサンドイッチにしますので「内・内」は鋭い部分が向き合うように合わせます。写真では分かりませんがマジックで表とか裏とか書きました。

　まず裏板になる平板の両端に L金具をビス止めします。ビスの頭が出ているとマズイので皿ビス加工にします。この地震対策用の鉄板は少し鋼が入っていますので切削油(５５６でも無いよりまし)を使って慎重に穴あけ等をする必要があります。

　

　次に別の L金具を直角(と、言えるかな？)に取り付けます。ここはボルトの頭等出っ張っていてもOKです。

　

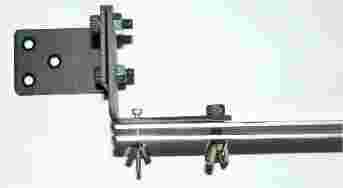

　次にもう一枚の平板を取り付けます。この板は加工するアルミ板等を押さえつける役目をしますのでボルトと蝶ナットでゆるめたり締めたりします。当然上部の縁が揃っていないとマズイので、両端に整合用のボルトを合わせピン(平行ピン)替わりに取り付けます。やたら長いボルトを使っていますが１０ミリ厚のベニヤ板もサンドイッチ出来るようにです。
2005.6.9
