平成23年2月27日（日）

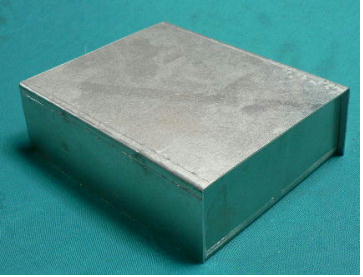

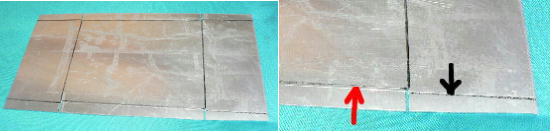

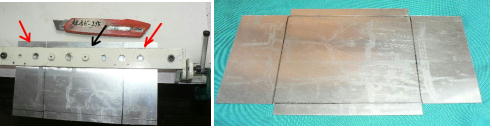

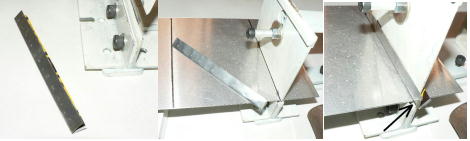

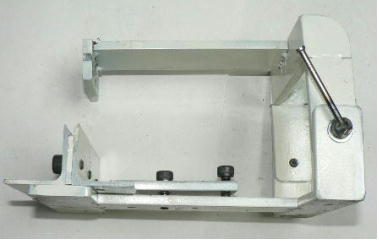

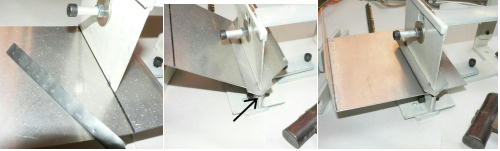

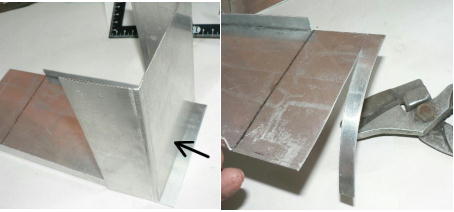

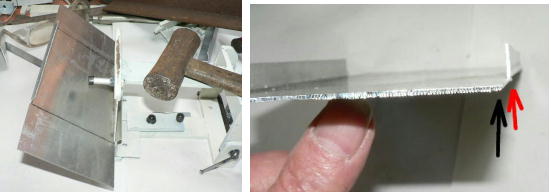

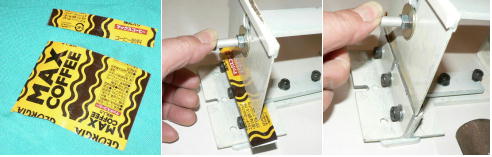

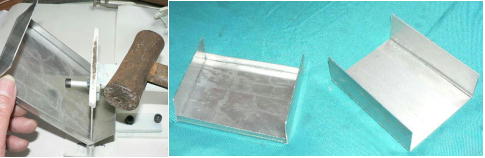

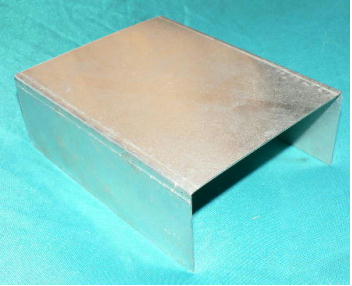

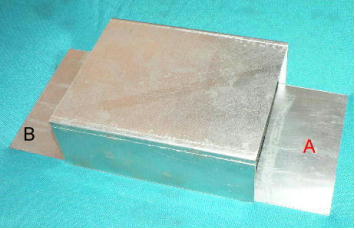

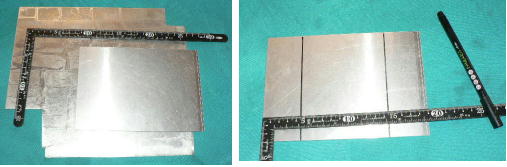

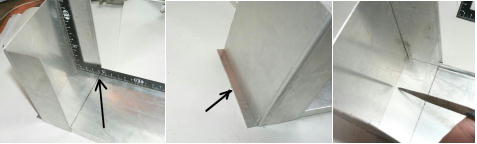

【ホビー板金折曲機】 　　　　　　　　　　　　　　　　　曲げ見本　　　　　その1　　その2　　　その3　　その4 　　　　　　　　　　　　　　　　　　　　　　　　　【電子工作ケース曲げ】 　電子工作キットには、ケースが付いているものもありますが、プリント基板に半田付けだけというのもあります、又電子回路を自作した場合は、ケースの準備が必要です。（昔はバラックが多かった、カッコいいと思われていたフシがある） 　出来あいの美しいケースも沢山ありますが、希望の寸法が必ずあるとは限りません、（妥協すれば別ですが）そこで「自作」ですけど、電子工作のケースは意外と面倒です、それは「一発勝負」で作らないとならない（アルミ板の場合）という事と、希望通りの寸法に折り曲げるのは、結構コツがいるということです。 　形状も色々あります、又、角を内側直角にするか、丸みを付けるかの選択もあります、今回入門として、割と単純なカマボコ型（コの字を2つ合わせるタイプ）を作ってみます、フロントパネルの上の両角はRを少し付けます。（内側直角でも良いんですが、Rが付いた方が難しいので） 　下の両隅は内側折り込みにします、（外出しより難しいので）ところで、ケース作りには、 1ミリの誤差も許されません。（人に見せられなくなる）（笑） 　　　　　　　　　 　やっと半端物ですけど見つけました、厚さ 1ミリのアルミ板です、まず天板と側盤（繋がっている）から作ります、2枚の板の大きさから適当に寸法を決めました。（目的が無いもので） 　　　　　　　　　　 　上の両肩に多少丸みを付けようとしています、専用の刀刃を作れば良いのですが、何か当て物をすればRのついた曲げが出来ると思って、コーヒー缶を開いた板で鋭角を鈍らせるかぶせ物を作っています。 　　　　　　　　　　　 　　　　　　　　　ところがこれは失敗しました、コーヒー缶も鋭角に曲がってしまって役に立ちません。 　　　　　　　　　 　しようが無いので、1ミリ厚のアルミアングルの角を削ってあてがってみました、これまた失敗、打撃折り曲げの場合、甘い曲げにはそれなりの刀刃を作らないとダメのようです。 　　　　　　　　　　　　　　　　 　R曲げは手曲げで十分出来るので、（今回は材料が無くなった）これで行きます、これでも内側　半径 1ミリぐらいのRは付いています。（ここまではただのコの字曲げです。） 　　　　　　　 　次にフロントパネルとリアパネル、そして底板の制作です、ここではちょっと注意が必要です、赤矢印が折り曲げ線、黒矢印が切断線です、その差は板の厚み 1ミリずれています、理由はお分かりだと思います。 　　　　　　　　　　　　 　この 1ミリのズレを実現（切り取り）するために、直線切断には楽勝アイテムの「工作ベース300」を使いました、もちろん金切りバサミで切り取ってもかまいません、右は切り取った跡です。（工作ベース300を使えば美しいです）（笑） 　ところで、このケガキ線を引く時に、先ほど曲げたコの字型の曲げ具合を確認します、狂っているはずです、（笑）これは絶対狂います、なにせ打撃折り曲げですから、そこで前になる部分と後ろになる部分を実測して、その寸法でケガくのです、なーに　1ミリ程度狂ったって完成してしまえば「見た目」分かりません。 　　　　　　　　 　この立ち上がり部分を先に曲げます、右の写真、黒矢印がフロント（リア）パネルです、赤矢印が側面を止める部分です、この面が一直線になっています、これが美しさになります。（笑） 　　　　　　　　　　　　　　　　　 　ちょっとかぶせてみました、AとBがフロントか、リアパネルになります、この状態の時、スイッチなりランプなりの穴あけをしておくと、あとあと楽になります。 　　　　　　　　　　　 　さて、立ち上げて高さの位置を決めます、この写真では 40ミリのところに合わせています、真中の写真は外側から撮った写真です、このように余裕があります、これが天板にピッタリ合わせる手順です、右写真は内側からケガいています。 　　　　　　　　　　　　 　　　　　　　　　反対側も同じです、しかし必ず合わせる部分を決めておきます、そして切り取ります。 　　　　　　　　　　　 　フロント（リア）部分を折り曲げます、この作業は前にやった四方曲げになります、右が2枚とも完了した状態です。 　　　　　　　　　 　次に合体させます、ピッタリはまるはずです、そして側面が出っ張ります、そこにしるし（線）をして切り取ります。 　　　　　　　　　　　　　　　　　 　完成しました、あとは側面に取り付けビス穴をあけるだけです、これには「工作ベース６０」が便利なんですが、それは別の機会に。 　なんかえらく長くなりましたが、作業時間としては 30分ぐらいです、写真撮ってホームページに載せる方が何倍もかかっています。 　表面のキズですが、ご紹介が長くなるので、なんの手当もしないままで続けてきました、実際はPP（ポリプロピレン）なんかで保護しながら行います、実行すると、写真では訳が分からなくなりそうなので手当しませんでした。 　　　　　　　　　　　　　　　　 　折曲機なんてしょっちゅう使う物ではありません、そこで普段は別の用途に使えるように思案中です、このかたち、どっかで見たような？。（笑）
