　その辺の物で作る工作機械　【リンク式手動ノコギリ盤】

2004.5.31

　
仮組です。部品も簡単な形状ばかりです。
(寸法は行き当たりばったりです)


金ノコ刃は「弓」は使わず単純にサンドイッチにしています。刃の厚みは0.8ミリぐらいで、
ウエーブの部分は1.0ミリとそのまま挟むと斜めになって具合が悪いです。
そこで当て馬を使い、「上下」に挟むことによって垂直を出してます。

　取っ手の部分ですが、20ミリぐらいの木の丸棒２個の中心に2.5ミリの穴をあけ、左右からステーに取り付けてみました。(ビスの頭を切断して両側から無理矢理ねじ込む)こういう構造は初めて作りましたが、なかなか握り心地が良いです。どこかで見たことがあるようなハンドルになりました。(ランディングギャ・・・なんて言ったりして)


リンクの節目は３ミリの鋼球を使ってスラストベアリングのような構造にし、
しっかりした平行性を保ちます。


バネを使って待機状態を保ちます。

　

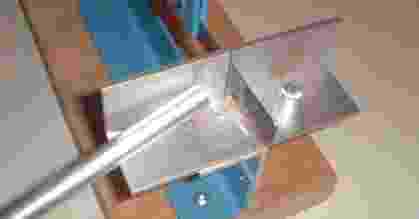

１０ミリのアルミパイプを手で押さえて切ってみました。
右は１０ミリの角材です。(サイコロ作ったりして)

　アルミパイプをつぶさずに簡単に切断する・・・これがやりたかったんですよね、勿論釘とか長ネジ・真鍮パイプ等も楽々です。なお、金ノコ刃はまるまる使うと邪魔なので適当に折ってます。ところで私は慣れているので(十分注意しているので)簡単に「バキッ」とかやってますが、慣れないと２つに折るつもりが３つに折れて「小片」が飛び散る場合があります。布などを巻いて作業する事をおすすめします。(失明の危険有り)
