切断・穴あけときたらやっぱり次は折り曲げ 【工作ベース３００ 折り曲げ機モード】 2005.9.24

２００５．１１．１８ 　かなりしっかりした構造になりました。こちらを先にご覧下さい、あとこのページの下にもあります。 　「万能工作台」　「折り曲げゴッコ」　「支柱」

工作ベース３００に「折り曲げ機本体」を固定したところです。曲げ幅は最高２６０ミリです。この寸法が適切かどうかこれからしばらく使ってみて感じをつかもうかと思います。 　曲げの原理は昔からある「ヤゲン式」です。(よく知らないんですが皆さんがそうおっしゃっているので) 　本来は鋳物製で大きな弾み車の付いた重量感あふれる機械でないと気持ちよく曲げられないのですが、趣味のメカトロ工作用として小さい物に限定し設計しました。手でレバーを押し下げる方式です。大体１トンぐらいの力が押し下げ力となります。(リンク機構の妙です)幅１００ミリぐらいまででしたら「ホームセンターで購入出来る２ミリ厚のアルミ板」が曲げられます。(2005.11.18現在、280ミリまで性能UPしました)

「曲げているところ」なんですが暗くなってしまいました。 　 通しで見たところ。

厚さ 0.5ミリのアルミ板を 12*260ミリに切断し、真ん中から折り曲げてアルミアングルを作りました。曲げによるゆがみが全くありません、１ミリ厚になると中央あたりが少しゆるくなりますが、少し余分に曲げて戻せば問題ありません。

とにかく色々曲げてみた。

ちょっと時間がないのでハショリますが、「一次　二次　三次　四次」曲げまで出来ますので大抵の造形は可能です。(寸法はトータル２６０ミリに制約されます)

どんどん改良を加えています。五次曲げまで終わったらページを整理しようと思います。 　　　　2005.11.18記

追加です 工作ベース３００折り曲げモード開発最終章 【押し下げ部】 2005.11.17 (仮設折り曲げはこちら)

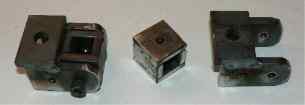

前日の仮設部分を本格的な物にします。前に作ったのは強度が足りなかった(仮設のではなくリンク機構)ので、今度は分厚い物で作り始めました。これは支柱に入る部分です。前はナットで作っていたのですが今回６ミリ厚の鉄板で作り始めました。

設計図無しでいきなり作り出したので手直しばかり、それでもまぁなんとか出来ました。右の写真のボルトは調子を見るための物です。上が縮んだところ、下が伸びたところです。こんなのでも実際に作ればあちこち改良点が見えてきます。

工作ベース３００の上に組んでます。

早速試し曲げ、押し下げレバーは本来「外−外」で使いますが、写真撮りずらいので内々にしています。曲げようとしている板は２ミリ厚のアルミ板(ホームセンター等で売っている奴、ちょっと柔らかい)で、幅１３０ミリです。体感として大体５キロぐらいの力で曲がりました。うっかりして少し幅の狭い高台を使ってしまいましたので２ミリ用の物でしたらもっと少ない力で曲がったと思います。

曲げ終わったところです。
