正逆折り曲げ機。

　やっと始めました。

一番肝心な部分を仮固定したところです。
今日はここまでです。暑くてのぼせてしまいました。工房内温度36度。

7/18記(@_@)

　昔のページ。

試作開始しました。(と言ってもアングルと平鉄切っただけ)　　　戻る。

　左2本は　5*40*40アングル、右側が　6*90の平鉄です。長さは　330ミリ。
　0.1ミリ程度の誤差で切るのは案外大変なんです。これを切るため切断機を作りました。市販されていない工具シリーズ・「中速切断機の作り方」をご参照ください。

　左側が待機状態、右側が90度曲げた状態です。矢印のところが曲がるところです。勿論この他にごちゃごちゃ付きます。
　基本的にハイレグ法です。【折り曲げ工場540型】と違うところは刀刃の他に下の片側も可変になります。色々とご想像ください。

6/22記　(次は2日後です)　

6/7　　【天才折り曲げ君4号】が完成すればこんな曲げが出来ます。　　　戻る。

　当工房の折り曲げ機は、寸法出しがとても簡単です。その訳は折り曲げ方法にあります。金属板には必ず厚みがありますが、その為折り曲げると必ず延びたり縮んだりする部分が出てきます。出ないときは割れるときです。
　私の開発した方法は内側にまったく影響が出ません、延びるのは内側面をのぞいた部分だけです。その為金属板の厚みだけを考えてケガキ作業をすれば良いのです。

　欠点もあります。あまりにもシャープ(ほとんど内側直角・アルミ板1.0ミリの場合)に曲がるため外側のRの部分に細かいクラックが多数発生してしまうのです。あまり気になりませんけど。
　これをなくすには少し緩やかなRを付けるしかありません、そうなると寸出し時、サバを読む必要があります。その為電子工作用のケースを作る場合、外側のカバーの角を少しRを付けてかっこよくしたい場合、カバーを先に曲げておき、現物合わせでベース部分を作った方が失敗しません。(私はこれをやる前、板を非常に無駄にした)　　
　　

　【天才折り曲げ君4号】に入る前に【折り曲げ工場540型】で出来る折り曲げ方法をおさらいします。

	幅5ミリからのL型アングルです。【折り曲げ工場540型】を使えば540ミリの長さの(厚み1.0ミリの場合)物が簡単に曲げられます。(平板の補強に最適です) 　アルミ板の切断方法は、「テクノ情報コーナー」を参照ください。
	両端を内側に折り曲げた例です。これを私は「一次折り曲げ」と呼んでいます。(ケースの上蓋がこれになります)
	前と同じですが、立ち上がりが長いです。下場の長さによって立ち上がりの寸法が制約されますが、手直しをくわえれば回避出来ます。
	次に隣り合った面の折り曲げですが、これを私は「二次折り曲げ」と呼んでいます。この曲げは先に曲げた面が邪魔をするのでちょっとやっかいです。【折り曲げ工場540型】ではこれを「組み合わせ刀刃方式」で回避しています。25ミリから540ミリまで可変です。(【折り曲げ工場540型】の場合)
	このような単純な箱が簡単に出来ます。高さによりますが、25ミリから500ミリ程度まで出来ます。(【折り曲げ工場540型】使用時)
	上の発展型がこれです。電子工作用のベース部分は大体こんな形です。
	このような内側に閉塞するような形に曲げるアタッチメントを用意しています。断面の形状寸法によって長さの上限に制約がつきます。(ご相談に応じます)

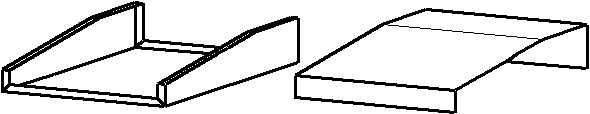

このようなコンソールタイプのケースも出来ます。又、NAO TECHNOHUT　さんのページに重厚な感じのケース製作記事が載っていますので是非ご覧ください、ここまでは【折り曲げ工場540型】で出来る折り曲げ加工でした。

　さて、ここからが本題です。【天才折り曲げ君4号】は、内曲げは勿論のこと「外曲げ」用に開発しました。これにより、板金加工の制約がほとんどなくなりました。ただし、構成する部材の強度の関係で最長320ミリ程度の加工長さになります。

	外曲げとは内曲げにつづいて反対側に曲げることで、これを「三次折り曲げ」と命名させて頂きます。この内曲げから外曲げまでの寸法は、内法(うちのり)　6ミリ、1.0ミリのアルミ板で外法(そとのり)8.0ミリが最小です。
	このような台形も可能です。断面辺が8ミリ以上ならかなりの融通がききます。
	ツバ付きの箱です。
	多角形の箱も出来ます。
	階段状に曲げた例です。
	このような形を「四次折り曲げ」と命名させて頂きます。あとはもうパズルみたいなもんです。

　まだまだこった曲げ方が出来そうですが、試作品が完成してからということでもう少しお待ちください。

　6/7　記。(本日部材を発注しました)　

戻る。

過去のページ。

6/2　　【天才？折り曲げ君4号】のアイデアがやっとうかびました。　　　戻る。

　やっとアイデアがうかびました。去年考えていた方式とはまったく違うかたちになりました。おまけに凄い高機能。(自画自賛)
　
　ちょっと用事が出来ました。詳細は後日。(ごめんなさい)　2001.6.2
　
　　あしかり様、半年もたってしまいました。スミマセン忘れていません。　
