電子工作用パネルパンチャーの使い方。　　　　　　　　　戻る。

	これより、一番大きな部品を本体、下のすこし長い棒を突き落とし棒、九つ並んでいる短めの丸棒を、コマ、と呼ばせていただきます。

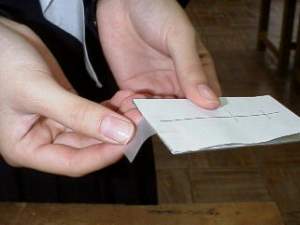

	まず、フロントパネル(リアパネル)と同じ大きさの紙を作り、その表面に、取り付けたい部品の位置に印をつけます。
	印は、穴の中心に十字を描きます。
	パネルの上に印の付いた紙を乗せ、ずれないようにテープで固定します。
	作業の途中でずれないように、しっかり張ります。

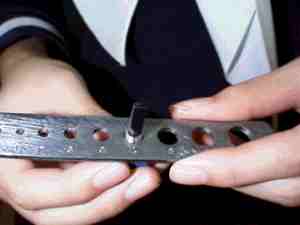

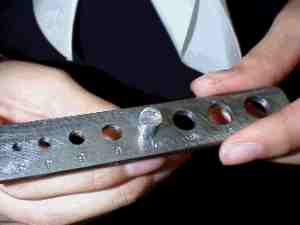

	次に、取り付ける部品の直径を、付属のゲージで確認します。このスナップスイッチは、７ミリでした。
	この径のコマを選択します。

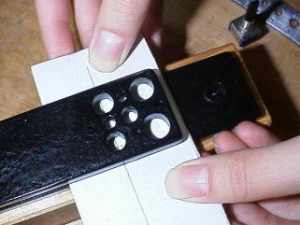

	本体のスリットに、パネルを入れ、穴と十字印をあわせます。 　(この写真は、試作品です。製品版では九種類の穴対応です。)

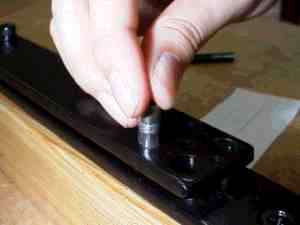

	そして、先ほど選択したコマを入れます。向きに注意して下さい、尖っている方が先です。 (すみません、ちょっと写真が違っていました) (でも、こんな感じです)

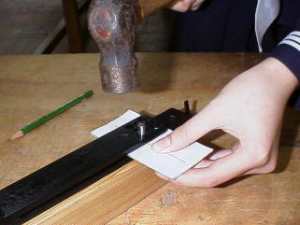

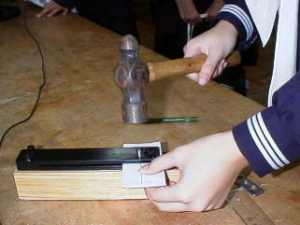

	コマの頭をカナヅチてたたきます。この力は、やっぱり練習が必要かも。 　 　金槌がちょっと大きすぎたようです。
	だいたい、もぐらたたきの要領です。つまり、一回の打撃で打ち抜くわけですが、強くも無く弱くも無く、というわけで、適当というか何というか、面白いですよ。
	この子は、一発目、関係無いところにかましました。指じゃなくてよかったーーー。

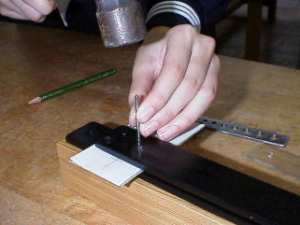

	突き落とし棒で、コマを下に落とします。
	下には、この様にコマと、打ち抜いたカスが残ります。

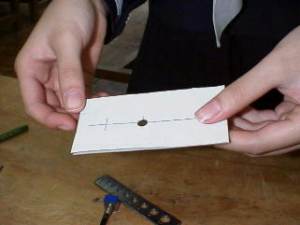

	きれいな穴があきました。ヤスリの必要もありません。 　紙をはがしましょう。

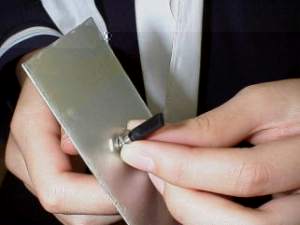

	スナップスイッチを入れてみます。

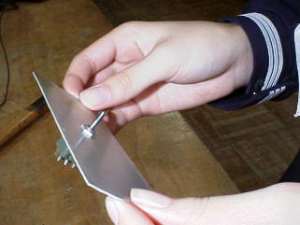

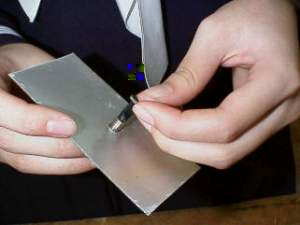

	ナットを入れます。
	完成です。
