　都合により製造を中止します、理由はもっと簡単で良い物を考案したからです。詳細は後日。　3/15

ガイド付きネジ切りダイスとワンタッチシャフトクランプ。　　　　　　　　　戻る。
(旧シャフト万力)

　ワンタッチシャフトクランプ、モデルチェンジしました。機能は同じですが、クランプ力がアップしました。　2000.11/27

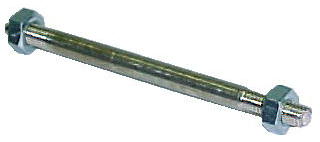

　こういう部品が簡単に作れます。
　これは、３㍉の真鍮丸棒をダイスを使って、ネジを切った物です。普通、このような加工は、プロの領域でしたが、つくば工房がコタツの上でＯＫにしてしまいました。
　　(この太さなら、ペンチで簡単に切れます。)

　ガイド付きネジ切りダイスとワンタッチシャフトクランプ、あまり聞いたことがない名前だと思います。それもそのはずで、私が命名しました。
　ネジを切る工具は２種類ありまして、丸棒にネジを切るのが【ダイス】、穴の内側にネジを切るのを【タップ】と言います。それぞれ、ダイス加工する・ダイスでネジを切る、タップを立てる・タップ立て加工、などと言います。あまり一般的に使われる工具ではありません、そのわけは、加工済みの製品が、たくさん出回っているからです。ボルト・ナット・長ネジ・ビスとしてです。

　たくさん出回っているからといって、自分の工作にピッタリの物があるとは限りません、工作大好き人間として、ダイスやタップに挑戦して、自分なりのシャフトやネジを作ってみませんか。

　加工する材料ですが、３㍉の真鍮丸棒を使います。日曜大工センターや、デパート・金物店の材料コーナーで長さ１メートルの物が一本１４０円ていどで手に入ります。なかには、中空(２㍉の穴あき)の真鍮管もあります。(おもしろい工作が出来そうです)

　前置きが長くなりましたが、もう少し説明させてください。　　　　　(タップ加工は、別のページにて)
　真鍮丸棒にネジを切るには、まず、ダイスに丸棒の先端を食い込ませなければなりません、これが非常に難しいのです。その為普通は丸棒の先端をテーパー状にヤスリで削っておき、食い込みやすくします。ダイスをダイスハンドルに取り付けて、回しやすくします。又、丸棒の方には、切削が始まると強烈なトルク(ねじれ)が発生し、ペンチなどでは押さえきれなくなりますので、万力で固定する事になります。真鍮丸棒はキズが付きやすく、当て物(銅板とかアルミ板とか)をしないと、万力の挟みキズが付いてしまいます。
　と言うわけで、たった３㍉の太さの真鍮丸棒でも、慣れないと(慣れてても)面倒くさい作業なのです。

　でも、もう大丈夫
　(有)つくば工房が、【ガイド付きネジ切りダイス】と【ワンタッチシャフトクランプ】を創作致しました。

	【ガイド付きネジ切りダイス】　ダイスの挿入口の前に、ガイドを取り付けたことにより、挿入された丸棒は、ダイスに対して直角を維持しながら切り込まれていくので、先端をあらかじめテーパーにしておく必要がありません、したがって、丸棒をガイド穴に挿入し、ダイスを時計方向に回転させれば、何の技も使わずにらくらくとネジが切れてしまうと言うわけです。
	【ワンタッチシャフトクランプ】　普通の万力で、丸棒を挟んだ場合の接触部分は線接触ですが、このワンタッチシャフトクランプ(３㍉専用)は面接触です。更に、特殊な(そんなに特殊でもないけど)リンク機構で、締め付ける力は万力の数十倍、オマケにキズも付かず挟み込む時の力もわずか、更にオートロックで手を離してもくわえたまま、解除するのもわずかな力です。　　鉄の丸棒や、ステンレス丸棒に対応しました。クランプ力は大型万力に匹敵します。(６月５日より、少し形が変わりました)
	2000.11.27　モデルチェンジしました。クランプ力は倍以上になりました。

職人の技をお茶の間で。

お値段　　　【ガイド付きネジ切りダイスとワンタッチシャフトクランプ】１セット　4.200円(税込み)＋送料　

　使い道　

好きな長さの長ネジを作る。
両端にネジ山があるシャフトを作る。

　と、一言で言うとこれだけですが、電子工作でのプリント基板のタワー化や、模型工作・アクリルロボット等々、私の友人は、プラスチック棒にこれでネジを切り、ジオラマを作っています。

	このような構成になっています。値段が高いのはダイスのせいです。ごめんなさい。
	ただ何となく作ってみました。手前のハンドルを回すと向こうのギヤがまわります。ただそれだけ。

トップページに戻る。


このように挟みます。	ペンチで、ポチッと切ったままでも大丈夫。	ガイド付きネジ切りガイドをグリグリしていけば、アットいう間にネジが切れてしまいます。

	少し拡大してみました。下は中空の管です。エアー関係の工作に利用出来そうです。
	同じく、３㍉のビスとの比較です。　もう、お分かりのように、３の０．５㍉は、(０．５㍉ピッチ)は、工作の基本かもしれません、ほかの径は手に入らないと思いますから(何とかなりますけど)、とにかく３㍉を制覇しましょう。

　最近、素材が手に入らなくなってきたような気がします。つくば工房では、出来るだけ身近にある材料を活用した方向で、工作を考えていきたいと思っております。よろしくお願いいたします。　　　　　　　トップページに戻る。

　ワンタッチシャフトクランプを開いたところです。
