〔ホールソーの活用〕

上が４５ミリ、下が１０ミリのホールソーです。(一例)
2003.9.22

　ホールソーとは、普通のキリサキではあけられない「大口径」の穴をあけるための治具です。大体１３ミリ以上の物が主流ですが写真下側のように１０ミリ前後の物もあります。今回注目するのは「中心のキリサキ」です。大口径の物はなぜか全て６ミリです。(一般的に)

　切り抜いたあとに残る「カス」は平ワッシャのようです。大口径になればなるほど「もったいない」と思いました。そこで今回は大口径をあけるのではなくカスとして捨てられる物に注目します。

　と言いましても、あける物全ての中心に６ミリの穴があいていたのでは話しになりません、ということで中心の部分を改造しようというわけです。

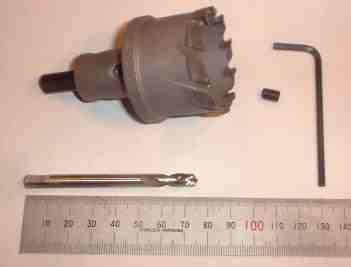

　その前に構造を知らねばなりません、L型レンチで「ホーローセット」をゆるめてキリサキを抜き取ります。

でもって寸法を測ります。突き当たりから刃先まで４８ミリでした。
(これは径により違うようです)

６ミリの真鍮丸棒を５３ミリに切断し、くわえました。

　実はこの辺から「電ドル盤・旋盤モード」で中心に３ミリの穴をあけ、ゴチャゴチャやっても良いのですが、今回はたいして精度が必要ではないので「手抜き技」でいきます。

　
ペンチのギザギザ部分でひっつかみ、チャックを回転させて削り取ります。(大笑)

時々測定しながら３ミリに近づけます。

出来た物を装填しました。

　さて、中心はキリサキではありませんので加工する板にはあらかじめ３ミリの穴をあけておきます。今回は３ミリでしたがほかの径でも準備すればOKです。

試しに２ミリ厚のアクリルを切り取ってみました。

　４５ミリのホールソーでやったところ、 38.3ミリの円盤が出来ました。型を作れば中心穴無しの物も作れます。これがどんな役に立つか今は不明ですが、想像力は広がります。(と、思う)

2003.9.22

　用途が決まったら又UPします。
