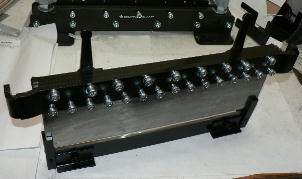

作り直ししました。

左がなにも考えずに均等に作った物、右がセンターを意識して作った物です。
で、こうなりました。写真の関係で横にして撮ってます。

開いたところと押さえたところ、
押し棒がクロスになっているのは均等に押し下げるためと片手で操作するためです。
 |

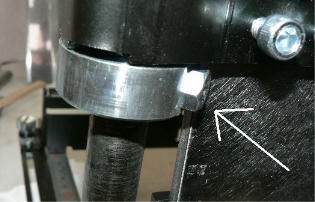

| 下の受けが持ち上がらないようにサブフレームのボルトで制限しています。固定している訳ではありません、矢印のようにねじ込んでおき、上げるときアングルが引っかかって台全体がとどまるようにします（固定すると別の問題が発生します。結構重要なポイントです） |
 |

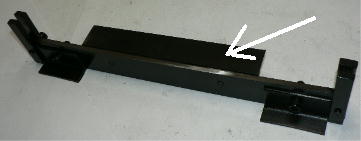

| ところで実際に金属板を挟んでみたところ不都合を発見しました。受けを鈍角にしているために力を加えると水平に保持しません、そこで裏側にアングル台を追加しました。 |

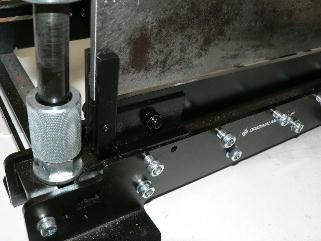

薄いトタン板を挟んでみたところの裏表です。
（パンチアームが裏表になっているのにも意味があります）。
 |
このように水平に保持出来るようになりました。次はこの「ベースアタッチメント」に取り付けるアタッチメント類です。 |

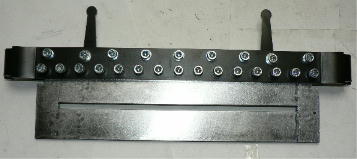

もう一枚押し板を作りました。真ん中に６ミリのスリットがある板です。
 |
| パンチホルダーにセットしたところです。このスリットの可動範囲以内なら、板のどこでも加工出来るようにです。まだわかりませんが「７セグメントの角穴」「スライドボリュームのスリット」「コーナーシャー的切断」「ベロ・ベロ溝加工」「切り興し下地」等々夢のような工作機械（工具？）が出来ると思います。出来るかな？、なんか焦る（2007.5.2
記） |
