［長ネジのバックラッシュ対策］


地味な工作が続いて申し訳ありませんが、基本なのでご勘弁下さい。
2003.12.30　 2004.1.1

　ゴメンナサイ、［バックラッシュ］と書きましたがそれ以前のガタの問題なのです。興味を持っていただきたくて書いてしまいました。次回に正式にそっちをやります。(バックラッシュって定義が難しい？)

　とはいってもこの部分も重要なのでご覧下さい、基本的に［スラストベアリング］です。普通はまぁ製品を買うのですがそこはそれ、赤貧工作ということで自作しましょう。(リッチな方はオリジナルマインドさんで買ってください)

　部品です。上から今回主役の６の１．０長ネジ・ナット(Wナットにするので)・ワッシャー・鋼球１２個とそれのガイド部品です。(鋼球は身近な物では自転車から取れます。ハンドルの部分です。60個ぐらいあります)

　この工作用の工具類です。


この送りネジの長さは自由です。写真の関係で短くしています。
まず適当な位置にWナットを固定します。このためにも二丁のスパナが必要です。
(Wナット以外にも固定する方法があります)

　　

　まず平ワッシャをはめ、次ぎに鋼球補治具をはめます。この鋼球保治具は鉄で作る必要はありません、プラスチックでもアクリルその他でかまいません、それから精度も必要ではありません、要するに「鋼球」が外れなければ良いのです。数も６個という決まりもありません、適当です。

　この鋼球保持具ですが、今回は３ミリの平鉄で作りました。ホールソーで切り抜く前に「箱入りサンダー」で表面を削り、厚さ2.8ミリぐらいにしています。 1.5ミリ以上 ・2.9ミリ以下ならOKです。

　さて、次に本体に接続するのですが、とりあえずタダの平鉄です。(用途が決まっていないため)次ぎに２枚目の鋼球保持具をはめ、球を入れます。

でもって又平ワッシャをはめ、Wナットで固定します。
その時軽く回り、なおかつガタがないように調整しながら締めます。

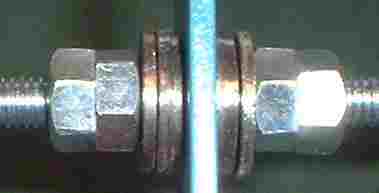

これが出来上がりです。軸方向のガタは全くありません。

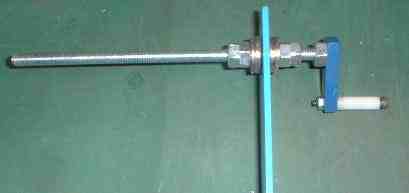

　別に意味はありませんが「ハンドル」を付けてみました。ギアやプーリー・ステッピングモーターでもなんでも良い訳です。「ボールネジ」などの精度には及びませんがホビーとしては十分な精度(ミクロン単位)が得られると思います。それも原価40円(１セット)ぐらいです。

　今回使った鋼球ですが、前にも書いたように自転車のハンドル部分を分解すると１台に付き６０個ぐらい手に入れることが出来ます。ベアリング屋さんで買っても１個２円ぐらいです。(直径は色々あります)ところで放置自転車から取るのはやめましょう、逮捕されるかも。

　この自作スラストベアリング機構は色々と応用がききます。大きな物では中華料理の回転テーブルからロボットの各部関節とか、中空にすることも出来ます。そのうち実例をお見せします。
