手作り
〔電ドル盤・グラインダーモード〕

グラインダーというと「固い砥石」というイメージがありますが、
これは一番実用的で柔らかい(ホビーとして)「多羽根ディスク」という物です。
2003.9.20

　市販品に「電動グラインダー」というのは沢山ありますが、今回のこれはメカトロ工作に絶対必要です。断言します。(^-^)目的(用途)は色々ありますが、まずは　切断後のバリ取り　・　穴あけ後のバリ取り　・　角の丸み加工　・　金属の先端を鋭くする　・　サビ落とし　・　鉛筆削り・・・等、色々使えます。

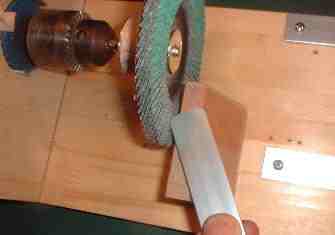

　一番のお気に入りはこの作業です。角を丸く仕上げています。２ミリのアルミ平板の角をなめらかに仕上げています。非常にきれいに仕上がります。

　
　前回、半田付けの写真取り損ねたので今回UPします。ペーストを使って確実に半田付けします。

　
　タッピングビスをねじ込む時、割れないように下穴をあけてからビス止めします。

半田付けはしっかりとします。

　
これが多羽根ディスクです。1000円前後します。

　

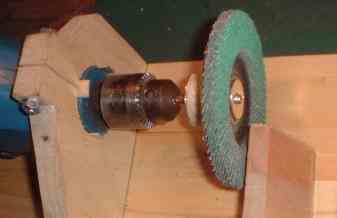

これで出来上がりです。

ついでにこういう物も作りました。硬質プラスチック用のディスクです。

アクリル板を切断しています。

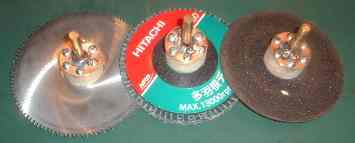

３種類の物が出来ました。

　防塵ゴーグルです。これは絶対必要です。目だけは本当に注意してください。

　ところで、「電ドル盤」に取り付けなくても普通の電気ドリルに取り付けて、万力に固定する方法もあります。工夫次第で「電動丸鋸盤」になります。いずれにもガイドは取り付ける必要があります。

2003.9.20
