スチールスケールで作る 【ショート打ち抜き治具】 2005.10.27 (名前変更)

ラダーチェーンスプロケットを自作するとき、谷の部分を 「2.0ミリのキリサキを使ったボール盤パンチャー」でやっていました。しかし２ミリだと折れそうであまり思い切り使えません、そこでもっと荒っぽく使える奴を考案しました。なんとアルミ板のちょっと変わった裁断にも使えます。(ショートですけど)

今回の犠牲者、３０センチのスチールスケールです。

スチールスケールの中には、エッジが少し丸まっている物があります。今回使うのは勿論鋭い奴です。これをサンダーで適当に切ります。３０センチも使わないので先端の１１センチぐらいは物差しとして残しておきます。残りを５センチ程度に２枚切ります。あいてる穴は８ミリでした、この穴を使うためこのスチールスケールを選んだのです。(後で追加したのですが、４ミリ程度の小片もついでに切っておきました。両面テープじゃ剥がれると思ったのですが結果オーライでした)

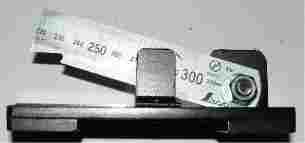

まず土台です。なんでもよいのですが私は６ミリの平鉄を使いました。木材でもアルミの厚い板でもOKです。大きさは 65*130ミリです。この寸法も適当です。横中央に３ミリほどの隙間が出来るように井げたに組みます。(３ミリのビスで止めました) 　スチールスケールには端の方に８ミリの穴があいてます。ここを支点しますので 3*30*30ミリぐらいのアングルピースで「受け」を作ります。そしてスケールが先ほどの土台の溝の中央付近(いい加減でよいです)になるように固定します。(右写真)

エッジが立つように刃先を削ります。 次に受け型の方を両面テープで土台に張り付けます。 (説明忘れました。中央付近にアングルでブレ止めを取り付けます) これが一番難しいかもしれない。

試しに打ち抜いてみる 30Tのスプロケットです。すでに３ミリで半月に打ち抜いています。残りの谷に残っている 0.5ミリから 0.8ミリ程度の部分を今回作ったこれで打ち抜こうというわけです。

書くの忘れました。打ち抜きには金槌でスケールを直接ひっぱたきます。 これは 10Tです。実はこの大きさの物をやるために作ったのです。 (３ミリのパンチャーだとかなり残ってしまう、オマケに谷が狭い) 　　 ついでにこんな切断(15ミリぐらいまで)も出来ます。

スプロケットの方はヤスリで整形します。
終わり。
