【工作ベース３００・簡易切断アタッチメント】 2006.6.16

工作ベース３００の二十数個目の使い方です。名前付けるのも面倒くさいので適当です。今回「３０センチのスチールスケール」を使います。矢印の位置に８ミリの穴があいています。８ミリのボルトナットで適当に止めます。締め付けません。

ベビーサンダーに切断砥石を取り付けてスケールの真ん中辺（一応設計通り）に切り込みを入れます。全く私は相変わらず罰当たりな真似をしています。私ぐらい工具・道具を大事にしない奴はあんまりいないでしょう、しかし　ま、使えなくなる訳じゃないので。

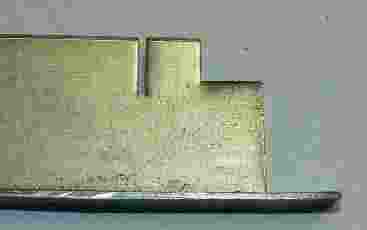

こういう切り込みを入れます。 全部品、あまりにも簡単なので説明の必要も無いでしょう。

左がリンク構造の説明用に仮組したところです。右が工作ベース３００に取り付けたところです。中央光っているのが厚さ１ミリ＋アルファーのスペーサーです。沈めます。動作は簡単、下のレバーを押し下げればスチールスケールも下がり、切り込みを入れた部分が工作ベース３００のエッジに入っていき、スケールの厚み分挟んだ物が切断される・・・というあんばいです。スケールはスペーサーとスペーサーの間に軽く挟まっており、左右にはあまり動きません（上下はスルスルです）。 　ちょっと部品をたせば（エッジ部分）万力でも作れます。

押し下げ前と押し下げ後です。これは１ミリのアルミ板ですが、「サクッ」です。

使い道ですが、２個所からハサミを入れると交点部分が盛り上がったりします。又電動糸鋸やバンドソーなんかを引っ張り出すほどの事がない切断に便利かナーと思い作ってみました。切断面は非常にきれいです。

この手の工具って使う時間が非常に短いです。簡単に組み立て出来て簡単に分解出来、小さく収納出来ればいうこと無しです。スチールスケールも「傷物」にしてしまいましたが、本来の使い方も出来るので「パワーアップ」したと思えば　まあ。
