ゲッターマン様プレゼントの部屋

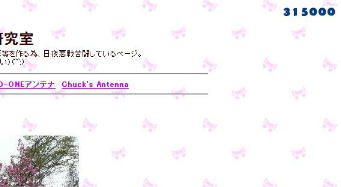

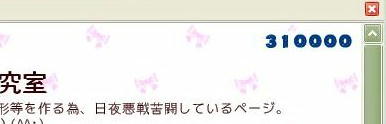

４月２６日（木）　お送りいたしました。 　かねてからの疑問を教えていただきました。関西のK様のメールの一部をご紹介します。 　P.S. キリ番の複数人ゲットですが、原因究明は私の本職ですので簡単に。 　現在のカウンターは訪問者数のカウントになっていると思います。 　　　訪問者Å カウンタ 4998 　 　　　訪問者Ｂ カウンタ 4999 　 　　　訪問者Ｘ カウンタ 5000 　訪問者Ｘでカウンタが5000になったときに訪問者Ａ、Ｂがトップページを再表示 すると 3人とも5000が表示されてしまいます (各訪問者のブラウザの設定など全員に5000が表示されるとは限りませんが、 最大、当日キリ番以前にアクセスした全員がキリ番ゲッターになる可能性があり ます) 防ぐのであれば、ページビューのカウンタ(トップページの表示回数)に替える必 要があります。 　たぶん林さんはこれまで通り全員にプレゼントされるような気がしますので 老婆心かと思いますがｗ 職人は原因が分らないと気持ちが悪いに違いないとの考えのもとのお節介です 長文・乱文、失礼致しました。今後ともよろしくお願いいたします。 　どうも有り難うございました。おかげでモヤモヤが解消されました。 ４月２５日（水）。 　315000アクセスゲット連絡頂きました。風邪ひいててすっかり忘れておりました。 5000番アクセスゲットのプレゼントは例の「手回しミニミニスタンドドリル２ミリ」です（かなりの粗品ですが）溶接を使わないで作ることが出来るようになったのでこれからも続けます。 【３１００００カウンター画像頂きました】 　2007.4.8、T様より 310000キリ番画像頂きました。有り難うございます。 ３月９日（金）。 【３０００００アクセスゲット連絡頂きました】 　 　　 　M・M様　神戸市のF様　兵庫のY様　奈良のW様　大分のF様、なんと５名の方からアクセスゲットの連絡を頂きました。おめでとうございます。そして皆様有り難うございました。しかしODNのアクセスカウンターはどうなっているのでしょうか、ま、タダで使わせてもらっているので文句をいう筋合いでは無いのですが。 　私のHTMLの使い方が間違っているのヤモです。しかしお約束通りリストをお送りします。こりゃあ趣味の工作お休みしてプレゼント作りにせいをを出さねば。 ３月８日（木）。 【３０００００アクセスがまもなくです】 <(_ _)> 　ついに３０万アクセスです。皆様有り難うございます。アクセスが増えると私のやる気も増えます。お役に立てているんだか混乱させてしまっているのかわかりませんがこれからも垂れ流します。m(_ _)m 　今回の３０万キリ番ゲットのプレゼントは今まで作ってきた物の中から一点ご希望の物を作ってお送りしようと思います（半分ジョークみたいな工具道具の中からです）ゲットメールを頂きましたらリストをお送り申し上げます。 ゲットされましたらこちら宛て jpg ファイル添付でお送り願えれば幸いです。 メール

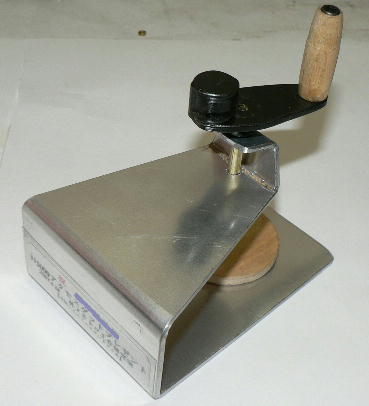

２月１８日（日）記　　　　【手回しミニミニスタンドドリル 2.0ミリ】 295000アクセスゲットのプレゼント。

またちょこっと改良しました。かなり安定した形になってきたと思います。この「手回しミニミニスタンドドリル 2.0ミリ」は、「保育園児・幼稚園児・小学校低学年の児童の皆さんが安全に使える」道具として作りました。木（ベニヤ板を含む）やアクリル、その他ドングリなんかに穴をあけるのに便利だと思います。電気ドリルとベビーサンダーがあれば作れます（溶接は使っていません）。 　今、２ミリ以外のキリサキで作れないか思案しています。旋盤とか溶接を使わない工作はどうしても「スタイル」がダサくなりがちです。その辺がアイデアの絞り出しの妙です。 　今回のウリは「ドリルキリサキ」そのものを回転軸にしたところにあります。それにより部品点数を少なくし、加工の手間を省略しました。キリサキの途中の刃の部分は軸受けを摩耗（切削？）してしまいます。それを真鍮パイプを使ってメタルにしているのもポイントです。 　この「手回しミニミニスタンドドリル 2.0ミリ」を、中間キリ番である 5000アクセスゲット事にプレゼントいたします。次は 295000キリ番です。ゲットされましたら jpg ファイルにして下記までご連絡くださいませ、折り返しお送りいたします。なお、なんの見返りも要求いたしませんし、個人情報は発送後ただちに消去いたします。 こちらです。

２月８日（木）。 290000アクセス画像頂きました。 2007.2.6　深夜、 290000アクセス画像を滋賀県のY様から頂きました。有り難うございます。本日発送いたしました。 ２９００００アクセスゲットプレゼント。 　２９００００アクセスが迫ってまいりました。お約束通り写真の試作品 160ミリ単純折り曲げ器をプレゼントいたします。またまたアクセスが重なった場合は最初の方に、残念ながら２番目以降の方には今日までやっていた「手回し・ミニミニスタンドドリル改」を差し上げたいと思います。キリ番画像を jpg ファイルで下記にお送りくださいませ。 メール

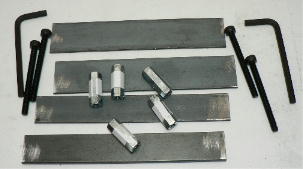

２００７年２月５日記 　２９００００アクセスキリ番が迫ってまいりました。今回のプレゼントは珍しく出来ています。打撃折り曲げ治具です間違いました。１６０ミリ単純折り曲げ器です。大きな物は出来ませんが小さな物には重宝すると思います。

２００７年１月９日（火） 【２８００００アクセスが迫ってまいりました】

皆様今日は、いつもご訪問下さり有り難うございます。いよいよ２８００００アクセスが迫ってまいりました。昨年「次のプレゼントはシ○ルスキー型折曲機です」なんて書いてしまいましたが、ODNのアクセスカウンターはなぜかカウントをお休みする癖があり、複数の方からゲット報告を受けることがたまたまあります。よく考えてみたらこんな 10Kもあるような物をホイホイ作れる訳が無く、申し訳ないんですが今回は新型の（私が言っているだけ）「強力ミニ折曲機」（オモチャ）とさせていただきます。

今回の「強力」とは、特に A5052アルミ板を視野に入れた構造だからです。折り曲げ幅１６０ミリまでで据え置き型では無く「ハンディタイプ」です。持ち歩いてどこでも（電車の中でも・・・そんなことしないか）使えるというのをねらってみました。実はまだ細部は考えていません、多分明日あたり決まるでしょう。

この手のシリーズで性能を決めるのは「スラストベアリング機構」です（あと油ね）これは鋼球を保持する部分を作るための治具です。ところで市販のスラストベアリングは鋼球の上下というか挟む部分が溝になっていて玉が外れないようになっています。ホビー的にはこの溝を作るのは難しいので、この「玉同士」が接触しないように穴にはめる形式を取っています。その為「中・高速回転」には対応出来ません、しかしこんな手で回す程度ならなんの問題もありません。 　しかし、あるページで批判されてしまった、遊びなんだから「勘弁してくれーーーっ」。 　この強力ミニ折曲機（オモチャ）を２８００００ゲットの方にプレゼントいたします（多分完成すると思う） jpgファイルで下記にお送りくださいませ。

2006.12.7 ２７００００アクセスいただきました。 ジョーク工具「ミニミニ折り曲げ器」をプレゼントいたしました。 2006.12.12 これを使った例を以下にのせます。

2006.12.11

ジョーク工具とはいえ、ある程度使えないことには意味がありません、そこで何か作ってみます。なんの目的も無いのでとりあえずディスプレイ用の「ツバ付き台」を作ってみました。上に乗っかっているのは１段で３０対１の減速機です（差動減速機構模型）今回の工作には関係ありません。

今回の「ミニミニ折り曲げ器」の最大加工幅は１２０ミリです。 その為この寸法に制約されます。１２０×１２０以内でケガいてみました。 　　 光の関係で折り曲げ位置がよくわからないのでマスキングテープを貼り、 線をひいてわかりやすくしました。 ツバの部分が曲がりました（あんまり力を込めたような気がしないうちに曲がりました）。 　　 つづいて立ち上がりです。 これは「逆曲げになります。このミニミニ折り曲げ器では７ミリ以上からになります。 （今回は１０ミリのところから曲げてます）。 　　 最後に四方曲げです。立ち上がりが競合しないようにします。 完成。

2006.11.01 添付ファイルより。 　11月1日、260000アクセスゲット連絡いただきました。東京都足立区にお住まいのS様でした、「ポチッとなペンチ」３ミリ用を送らせていただきます。おめでとうございました。次のキリ番は 270000です。プレゼントは今考え中です。

御三人様、2006.10.03日、郵便小荷物で発送いたしました。ご検収下さい。 （使用法は工作ベース３００の部屋をご参照下さい） 【２５００００キリ番ゲット連絡いただきました】 ２００６．９．３０

240000 キリ番ゲットプレゼント １対１・手回しスタンドドリル 2006.9.7

兵庫県の T様、神奈川県の H様お待たせいたしました。１２日目にしてやっと完成いたしました。本日お送りいたしました。

240000 キリ番ゲットプレゼント 【１対１・手回しスタンドドリル】 2006.9.7 完成しました。ちょっとシャフトが長すぎるッポイ、

2006.8.26に最初のご連絡を頂いてから腰痛などにみまわれ、作るのが遅くなりましたが１２日ぶりにやっと完成いたしました。兵庫県のT様、神戸市のH様お待たせいたしました。本日（2006.9.7）発送いたします。腕が落ちて粗品が「粗悪品」になったッポイですがご勘弁ください、それから３ミリのキリサキが在庫ありません、申し訳ありません代わりに別の径を同梱いたしました。 　３ミリはこれ又同梱の「コレットチャック」モドキに取り付け可能です。出来るだけ飛び出る長さを短くするのがポイントです。当然ご承知の事ですが、貝殻とか磁器とかは NG です。奥様とか子供さんはこういうのが（スタンドドリル）あるとすぐに貝殻とかに穴をあけたくなるみたいですので注意が必要です（貝殻なんかは超鋼ビットでないと・・・）。 　あと「シャフト」には月に２回ほど注油願います。おめでとうございました。<(_ _)>

ついに２４００００アクセス突破。 　 2006.8.30

開設以来２年半、８月２７日についに２４万アクセス突破いたしました。例によって複数の方から画像を頂きました。ODNのアクセスカウンターってどうなっているのでしょうか？、それはおいといて締め切り時間前に頂きました兵庫県のT様、神戸市のH様に粗品ではありますが「手回し穴あけドリル組み立てセット」（荷姿を小さくするため）を無理矢理プレゼントさせて頂きます（ガラスの腰（腰痛）が多少よくなりましてから作りますので少々お待ちください）。 　だいぶ先の事になりますが次は 250000 です。キリ番の中のキリ番っポイので次回は現在テスト中の「工作ベース１６０」の試作品をプレゼントいたします（前に 120 とか書いてしまいましたが設計変更です）。 　腰が痛くて立っていられないのでベットにひっくり返り「ハリーポッターシリーズ」を続けて読んでおります。いま「不死鳥の騎士団上巻」です。読んでてイライラしています。当家で購入した奴だけかもしれませんが、ページをめくる時どうしても２枚か３枚いっぺんになります。たまにではなく毎回なのでそのたびに指をなめています。衛生的に悪いや（賢者の石からずーーーっと）。

２７日お送りしました。m(_ _)m 【230000アクセスキリ番ゲットプレゼント】 　　　　　 摩訶不思議、同じカウンター数が四つ。

25日深夜、230000アクセスとなりました。実は私、自分で踏んじゃって「ゲッ　しまった」なんて思っていたんですが、直後に広島県のT様から「ゲットしました」というメールいただきました。???となっていたんですが、昨夜福岡県のY様からも「ゲットしました」というメールをいただきました。「えっ　３人?????」。(２日ぶりに出張から帰ってきてびっくりです) 　アクセスカウンターってこんな事ありーーー?、画像もちゃんと送られてきてるし、私もゲット時の画像保存しています。と言うことはまだまだ同じカウンターがあるやもしれません、お二方にはもちろんお送り致しますが、数に限りがありますので、恐れ入りますが 2006.7.27 AM 10:30をもちまして締め切りとさせていただきます。 　 　先ほど「自分も・・・」というメールをいただきました。申し訳ございません。(７月２７日) 　しかし「アクセスカウンター」はプロバイダーからの無料サービスなので何とも言いようがありませんが信頼度が下がったなー(笑)、というわけで今まで 5000アクセスごとのプレゼントでしたが今後は 10000アクセスごとにさせていただきます。次は 240000です。

【215000アクセスゲットの御連絡がありました】 2006.6.11 おめでとうございます。早速本日発送いたしました。

なお、貴重なキリ番も神戸市の方から送っていただきました。有り難うございます。なんか「えっ　こんな事やっていたっけ !! 」なんてデジャブーです。 　次は 220000 です。考え中・・・。

【215000アクセスプレゼント】 （今のところ 5000アクセスごとです） 2006.6.8

「215000アクセス」が迫ってまいりました。今回のプレゼントは「デベソパンチャー・タイプ�T（ワン）10ミリ用」です。これは３ミリの穴をあけておいたところに「あとから10ミリに抜く」という物です。正確な穴あけが可能です。焼きが入っていませんので１ミリ程度のアルミ板かブリキ板専用です（勿論厚紙とかOK）。 　「ふところ」とかありませんので平らな物ならどこでも使用OKです。なにより「抜群の使い勝手」です。なお、「タイプ�U」は工作ベース３００専用です。

簡単な説明。 　「デベソ部」「雌型」「雄型」の３つで構成されています。その辺の「あまり鉄」で作った粗品です（粗悪品とも言う）。 　簡単な使用例を一つ。 　右写真のように３ミリで導入穴をあけておきます。立ち上がりがあっても、基本的にベース部分がある程度平らなら打ち抜けます。

まずデベソの部分に３ミリの穴をあけた部分を差し込みます。次にデベソをガイドとして雄型（打ち抜きビット）を入れ、金槌でブッタタキます。終わり、雄型は加工材に突き抜けますが、雌型（台）とは分離します。ここが普通のパンチャーと違うところです（ビットを外しやすい）。

抜けたカスはデベソ部分に残りますので取り除きます。あとはビットを引き抜けば一回の作業が完了です。

作業終了。

215000アクセスゲットのお客様、よろしければ　雨宿りの軒下掲示板（下宿先）か、こちらまでお知らせください、焼きが入っていませんがそれでも 100個所ぐらいは抜けます（１ミリのアルミ板の場合です。厚いのも抜けますが寿命が縮みます）。 　焼きの入っている本格的な物は「お楽しみ」・・・と、いうことで。

2006.5.25 お送りしました。 サークルカッター取り扱い説明みたいな 2006.5.25

キリ番プレゼントのサークルカッターですが、メールの添付機能が調子悪いのでこちらで、それに過去に「厚紙とツマヨウジとセロハンテープとカッター」だけで作る方法、及び「垂木とノコギリと金槌と釘と輪ゴムとカッター」で作る方法をUPしていますので、ゲットされた方だけという訳でもありませんし。

まずカッターの刃を飛び出させます。厚紙・段ボール・薄いベニヤそれぞれ違います。大体ですが厚紙の場合は２ミリぐらい、段ボールは厚みによって違いますが大体５ミリぐらい、ベニヤの場合は３ミリぐらいです。本当は刃の角度も変化させたいのですが、ま、遊び・・・ということで。

段ボールを例にとってご説明します（厚紙はほぼ同じ、ベニヤの場合は後述します）捨て段ボール（大きさ適当）を先にピンに刺します。その上から切り抜く段ボールを更に刺します（右写真）。

本体をピンに差し入れます。台・捨て段ボール・切り抜く段ボール全てが動かないように左手掌で押さえます。黄色の部分です。そして右手でレバーを手前に引いて切り始めます。右の写真は切り終わったところです。ちょっと見にくいので色を塗ってます。

次に押さえていた手を放し、「本体と切り抜く段ボールだけ」を一緒にはじめの位置まで戻します。本体と切り抜く段ボールだけです（ま、一緒に台まで動いてもかまいませんが）このように円周をいっぺんに切るのではなく「５回か６回」で一周するように繰り返します（椅子の上で作業して人間だけ回ってもかまいません、そういえばこれを初めて作って操作してもらったとき、説明する前は全員回っていたっけ）。

まもなく切り終わります。 終了。

刃の出具合が違うだけで厚紙（工作用紙など）もほぼ同じです。ベニヤ板の場合は厄介な問題があります。「年輪」です。食い込んでいくカッターの刃先はかなり影響を受けます。それもある一定の方向ではなく一回転する間に４回方向が変わります（大体）。 　その為最初から深く切り込んでいくと必ずへんてこなかたちに切れてしまいます。最悪刃先が折れます。それを防ぐには１回転で切り抜こうとせず５・６回転ぐらいで切り抜くぐらいの根気がいります。それから「最初の一回転」は絶対に押しつけないようにしなければなりません、２周目３周目とだんだん押しつけていきます。あと、厚みの半分ぐらい食い込んだら「裏返して」裏からも攻めます（コツさえつかめば簡単です）。 　最初にも書きましたが厚紙（工作用紙等）程度でしたら簡単な仕掛けで同じ事が出来ますので是非やってみて下さい（工具・治具・工作参照）。 　人類は「テコ」から「コロ」、そして「車輪」へと進んだといわれています。相当昔の事だと思いますが、しっかりとDNAに刻み込まれているらしくて「円」にたずさわると血が騒ぐのは私だけか？、「火」につづく太古の記憶・ナンチテ。

５月２３日１７時過ぎに cebolla様よりご連絡がありました。私の予想では２４日の早朝だと思っていたんですがはるかに早かったです。おめでとうございます。そして有り難うございます。早速送らせていただきます。

キリ番ゲットプレゼント 【210000アクセスは明日みたいです】 2006.5.23 　　 プレゼント用３号機。

210000アクセスまであとわずかになりました（実は忘れていたりして）６月はじめ頃かなぁなんて思っていたんですが、以外と早くきて嬉しいやら焦ったりやらです。 　今回は写真の「サークルカッター」です。２ミリぐらいのベニヤ板やボール紙・段ボール板から「真円」に近い円を切り出せます。ショートバーとロングバーを取り替えることにより、直径 15ミリぐらいから 500ミリぐらいまで無断階に切り出せます。 　はっきり言って「粗品」です（粗悪品とも言う）そして非売品です。しかし性能は保証します。イベントとしてはこれを使って地域の子供会で段ボールから直径 500ミリの円盤をつくり、一部カットして「花笠」を作り、 30人の子供が「花笠音頭」を踊りました。 　個人の工作としては、車輪とかタペストリーとか輪投げのワッカとか、（児童館で作った）かわったところではバーを長くして直径１メートルの円盤を作り、ゲームの指示機なども作りました。 　このプレゼント、１０種類以上になったらキリ番ゲッターの方に選んで頂く方式にしようかと思います。なお、 215000アクセスの予定は「絶対正確１０ミリデベソパンチャー」です。これは最初３ミリの穴をあけておき、それをガイドにして１０ミリで更に打ち抜く・・・という物です。 　手作りなのでおひとり様にしか差し上げられません。

205000アクセスゲット連絡。 2006.5.7

５月７日　１時１３分、205000アクセスゲット連絡いただきました。埼玉県の高校生の方でした、おめでとうございます。粗品ではありますが記念に「どこでもドリル」を送らせていただきます。 　次は　210000 です。次の記念粗品は「サークルカッター」です。過去にいくつかUPしていますが今回のは最新バージョンで、「厚紙・段ボール・薄いベニヤ板」等を最小径 20ミリから 300ミリ程度（予定）まで「真円」に切り抜く工具です。カッターナイフの刃を使いますのでちょっと危険ですが面白い工作が出来ると思います（10才以下使用禁止）。 　アクセスUPを物でつるみたいな真似をしていますが、私の工作人生あと５年ぐらいですので、その間「工作大好き人間」が少しでも増えますように・というような趣旨でやっていますので大目にみてください。

見事 200000のキリ番をゲットしたのは雨宿りの軒下掲示板でも常連のGin様でした、（4月19日(水)13時21分58に書き込みあり）おめでとうございます。ささやかな粗品ではありますが、「ポチッとなヤットコ」を本日発送いたしました。お受け取り下さいませ。

次のキリ番は 205000です。記念品は「お出かけどこでも穴あけドリル」です。これはガンガンで連載中だった「魔法陣グルグル」に出てきた「ククリちゃんのお出かけ修行ハウス」の巻きの頃考案した物です。漫画家の発想にとにかく触発されました。当時１台だけ作ったのですが、差し上げた方が「今も大事に使ってる」と、おっしゃるので再現してみます。詳細は近づきましたら。
